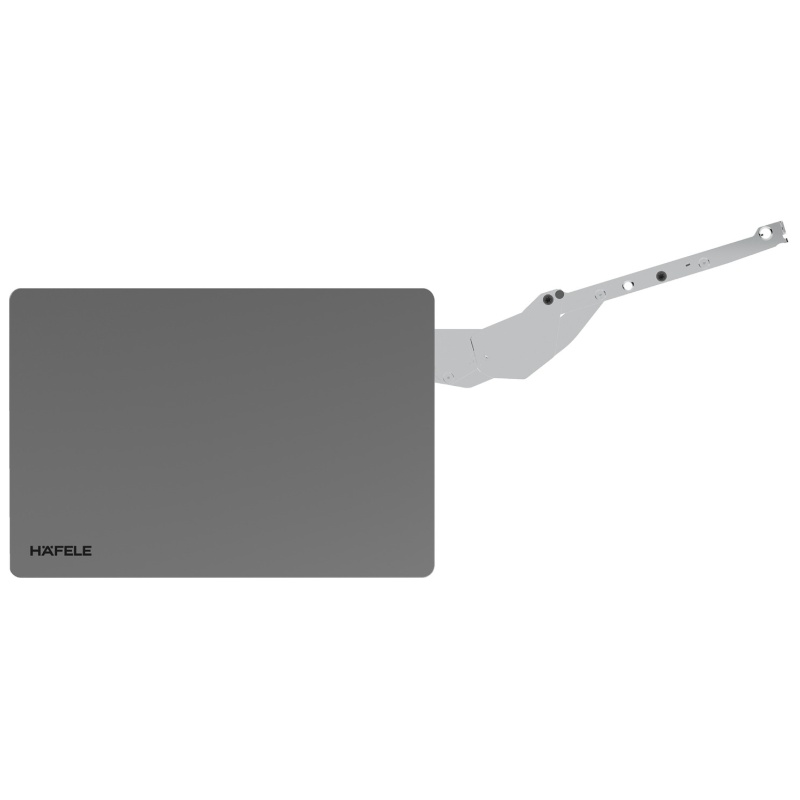

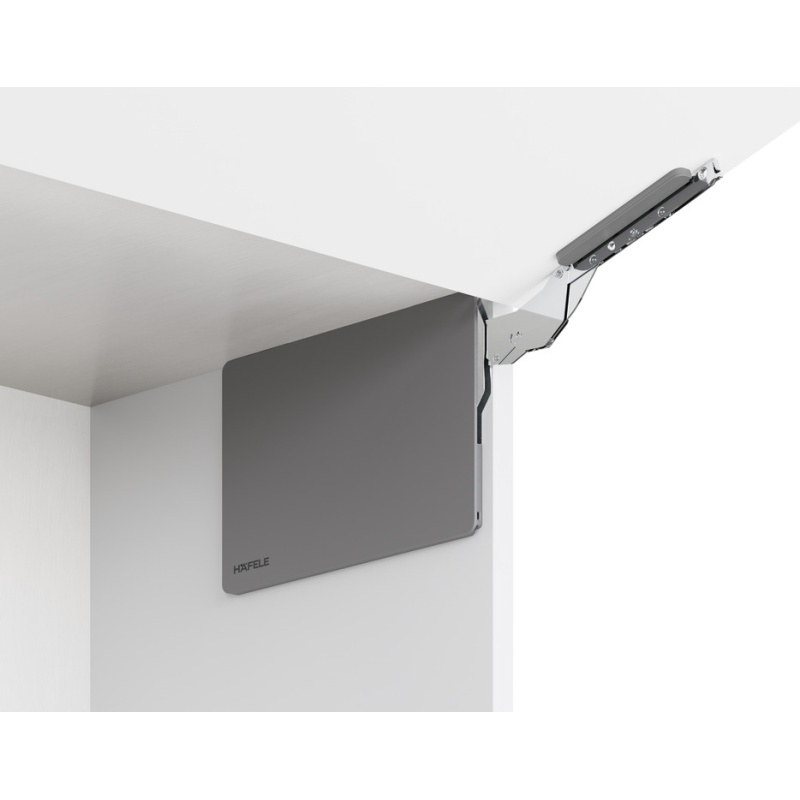

Liftsüsteemi tõstuk, Free Slim 1.12, pealepandav, kruvikinnitus (antratsiit)

Häfele Free Slim on uus kapiukse tõste mehhanism, mille põhiidee on maksimaalne ruumivõit ja minimalistlik välimus. Free Slimi südameks on patenteeritud U-kujuline vedru, mis võimaldab teha mehhanismi eriti õhukesena - paigalduslaius vaid 8 mm.

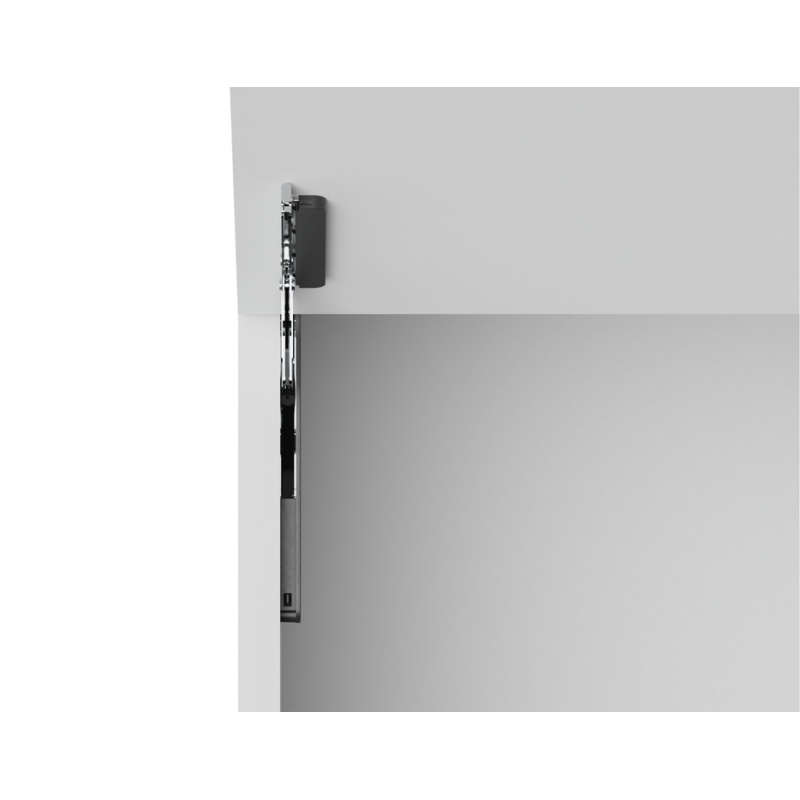

Pinnapealne (screw-on) lahendus – mehhanism kinnitatakse otse kapi külje sisepinnale. Paigaldus on äärmiselt lihtne:
esmalt asetatakse mehhanism positsioneerimistihvti (pin) abil õigesse asendisse ning seejärel kinnitatakse kruvidega. Eraldi süvistamist ega freesimist ei ole vaja.

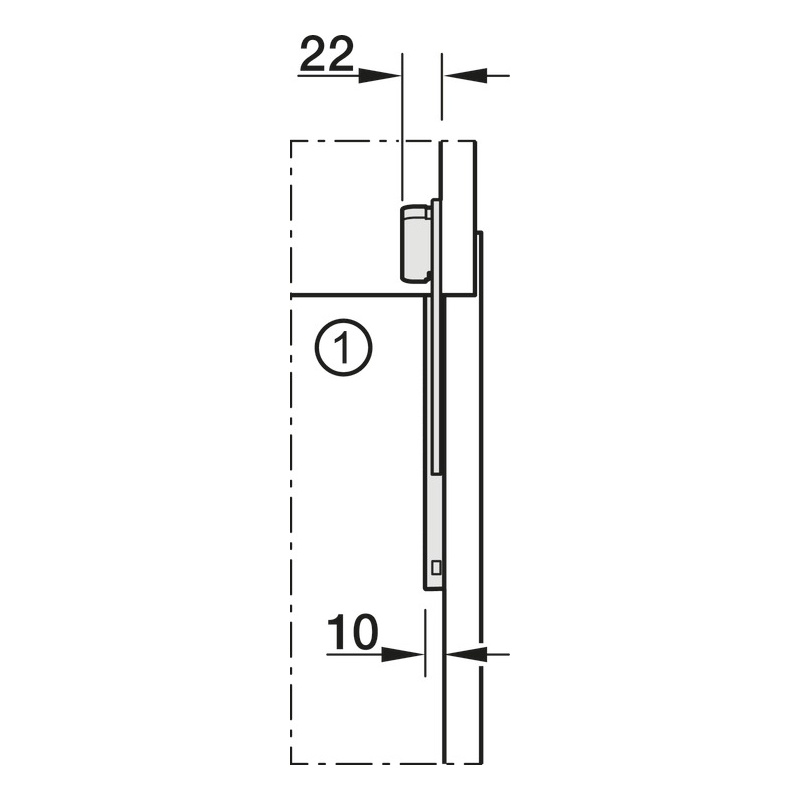

Pinnapealse paigalduse korral jääb mehhanismist nähtavale umbes 10 mm, säilitades samas väga kompaktse ja modernse välimuse.

Eelised võrreldes tavapärase tõstukiga:

• Üks tugevus – maksimaalne lihtsus
  Üks standardtugevus katab laia rakendusvahemiku – lihtsam projekteerimine.


• Väga õhuke korpus – vaid 8 mm.
  Rohkem panipaika kapis ja puhtam minimalistlik välimus.


• Integreeritav või pinnapealne paigaldus sama mehhanismiga
  Võimalik valida kiire kruvipaigaldus või peitlahendus ilma süsteemi vahetamata.


• Sümmeetriline mehhanism – üks lahendus mõlemale poole
  Sama tõstuk sobib nii vasakule kui paremale küljele.


• Täpselt reguleeritav ja erakordselt sujuv liikumine
  Võimalik seadistada kõrgust, külgsuunalist nihet, kaldenurka, hoidmisjõudu ning avanemisnurka (90° / 107°).


Tehnilised andmed:

• Pinnapealne paigaldus
• Esipaneeli kinnitus: kruvikinnitus
• Avanemisnurk: 90° / 107°
• Kapi kõrgus: 225–650 mm
• Kapi laius: ≤ 1800 mm
• Paigaldussügavus: 245 mm
• Viimistlus: antratsiit
• Külgseina paksus: 15-19 mm
• Klapi/ukse kaal: ≤ 21,3 kg (NB! maksimaalne lubatud kaal sõltub kapi kõrgusest – vaadata tootja näidismõõtude tabelit.)
• Ukse paksus: 16-28 mm
• Soft-Close süsteem: Reguleeritav sulgumiskiirus – võimalik seadistada kiirem (nn „jänku“) või aeglasem, pehmem sulgumine (nn „tigu“)

Komplekti kuulub:

• Mehhanism (2 tükki, sümmeetrilised)
• Katted (vasak + parem)
• 2 × esipaneeli kinnitusklambrit, sh kattekorgid ja kinnitusvahendid (kruvid)
• Paigaldusjuhend
